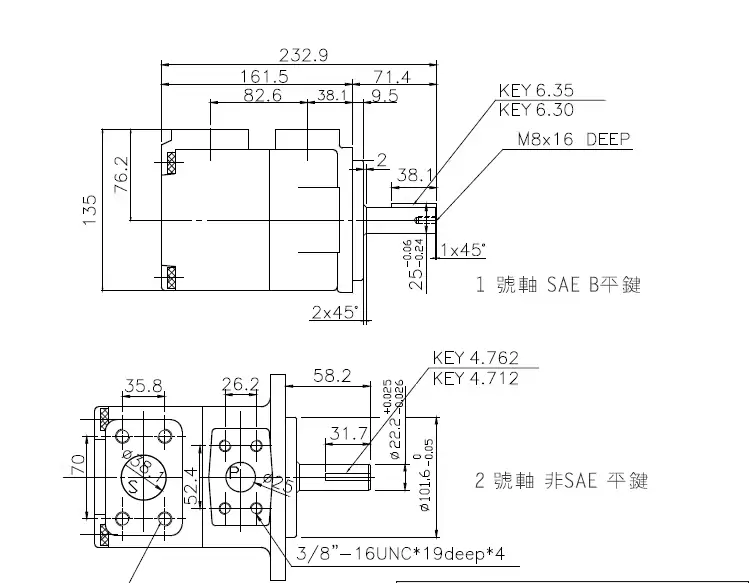

VELJAN維京雙聯葉片泵VT6CC-012-005-1R13-C1-W1-N0P液壓泵
VT6C系列葉片泵：
VT6C 010 1R00 A1，VT6C 012 2R01 B1，VT6C 020 1R00 A1，VT6C 022 1R00 A1，VT6C-003-1L00，VT6C-003-1L01，VT6C-003-1L02，VT6C-003-1L03，VT6C-003-1R00，VT6C-003-1R00-A1，VT6C-003-1R00-C1，VT6C-003-1R01，VT6C-003-1R01-B1，VT6C-003-1R02，VT6C-003-1R02-B1，VT6C-003-1R02-C1，VT6C-003-1R03，VT6C-003-2R00-C1，VT6C-003-4R03-C5，VT6C-005-1L00，VT6C-005-1L01，VT6C-005-1L02，VT6C-005-1L03，VT6C-005-1R00，VT6C-005-1R00-A1，VT6C-005-1R00-C1，VT6C-005-1R01，VT6C-005-1R01-C1，VT6C-005-1R02，VT6C-005-1R03，VT6C-005-2R00-C1，VT6C-005-2R00-C1，VT6C-006-1L00，VT6C-006-1L01，VT6C-006-1L02，VT6C-006-1L03，VT6C-006-1R00，VT6C-006-1R00-A1，VT6C-006-1R00-C1，VT6C-006-1R01，VT6C-006-1R02，VT6C-006-1R02-A1M1 ，VT6C-006-1R02-B1，VT6C-006-1R02-C1，VT6C-006-1R03，VT6C-006-2R00-C1，VT6C-008-1L00，VT6C-008-1L01，VT6C-008-1L02，VT6C-008-1L03，VT6C-008-1R00，VT6C-008-1R00-A1，VT6C-008-1R00-B1，VT6C-008-1R00-C1，VT6C-008-1R01，VT6C-008-1R01-B1，VT6C-008-1R02，VT6C-008-1R02-B1 ，VT6C-008-1R03，VT6C-008-1R03-C1，VT6C-008-2L02-B1，VT6C-008-2R00-B1，VT6C-008-2R00-C1，VT6C-008-2R00-C1，VT6C-008-2R01-B1，VT6C-008-2R02-B1，VT6C-008-3R02-B1，VT6C-010-1L00，VT6C-010-1L00-B1，VT6C-010-1L01，VT6C-010-1L02，VT6C-010-1L03，VT6C-010-1R00，VT6C-010-1R00-A1，VT6C-010-1R00-C1，VT6C-010-1R01，VT6C-010-1R01-B1，VT6C-010-1R01-C1，VT6C-010-1R02，VT6C-010-1R03，VT6C-010-1R03-B1，VT6C-010-2R00-C1，VT6C-010-2R01-B1，VT6C-010-2R02-B1，VT6C-012-1L00，VT6C-012-1L01，VT6C-012-1L01-A4，VT6C-012-1L01-B1，VT6C-012-1L02，VT6C-012-1L03，VT6C-012-1R00，VT6C-012-1R00-A1，VT6C-012-1R00-B1 ，VT6C-012-1R00-C1，VT6C-012-1R01，VT6C-012-1R02，VT6C-012-1R02-C1，VT6C-012-1R03，VT6C-012-2R00-C1，VT6C-012-2R00-C1，VT6C-012-2R01-B1，VT6C-014-1L00，VT6C-014-1L01，VT6C-014-1L02，VT6C-014-1L03，VT6C-014-1R00，VT6C-014-1R00-A1，VT6C-014-1R00-B1，VT6C-014-1R00-B1 ，VT6C-014-1R00-C1，VT6C-014-1R01，VT6C-014-1R01-C1，VT6C-014-1R02，VT6C-014-1R02-B1，VT6C-014-1R03，VT6C-014-2L01-B1，VT6C-014-2R00-C1，VT6C-014-2R02-B1，VT6C-017-1L00，VT6C-017-1L01，VT6C-017-1L02，VT6C-017-1L03，VT6C-017-1R00，VT6C-017-1R00-A1，VT6C-017-1R00-B1，VT6C-017-1R00-C1，VT6C-017-1R01，VT6C-017-1R02，VT6C-017-1R02-B1，VT6C-017-1R02-C1，VT6C-017-1R03，VT6C-017-2R00-C1，VT6C-017-2R00-C1，VT6C-017-2R01-B1，VT6C-017-3R00-B1，VT6C-017-3R01-B1，VT6C-020-1L00，VT6C-020-1L01，VT6C-020-1L02，VT6C-020-1L03，VT6C-020-1R00，VT6C-020-1R00-A1，VT6C-020-1R00-B1，VT6C-020-1R00-C1，VT6C-020-1R01，VT6C-020-1R02，VT6C-020-1R02-B1，VT6C-020-1R03，VT6C-020-1R03-C1，VT6C-020-2R00-C1，VT6C-020-2R01-B1，VT6C-020-3R02-B1 ，VT6C-022-1L00，VT6C-022-1L01，VT6C-022-1L02，VT6C-022-1L03，VT6C-022-1R00，VT6C-022-1R00-A1，VT6C-022-1R00-C1，VT6C-022-1R01，VT6C-022-1R02，VT6C-022-1R03，VT6C-022-1R03-C1，VT6C-022-2R00-C1，VT6C-022-2R00-C1，VT6C-025-1L00，VT6C-025-1L01，VT6C-025-1L02，VT6C-025-1L03，VT6C-025-1R00，VT6C-025-1R00-A1，VT6C-025-1R00-B1，VT6C-025-1R00-B1 ，VT6C-025-1R00-C1，VT6C-025-1R01，VT6C-025-1R01-B1，VT6C-025-1R02，VT6C-025-1R02-B1，VT6C-025-1R02-C1，VT6C-025-1R03，VT6C-025-1R03-B1，VT6C-025-2R00-C1，VT6C-025-2R00-C1，VT6C-025-3L03-B1 ，VT6C-028-1L00，VT6C-028-1L01，VT6C-028-1L02，VT6C-028-1L03，VT6C-028-1R00，VT6C-028-1R00-A1，VT6C-028-1R00-B1，VT6C-028-1R00-C1，VT6C-028-1R01，VT6C-028-1R01-B1 ，VT6C-028-1R01-C1，VT6C-028-1R02，VT6C-028-1R03，VT6C-028-2R00-C1，VT6C-028-2R01-B1，VT6C-031-1L00，VT6C-031-1L01，VT6C-031-1L02，VT6C-031-1L03，VT6C-031-1R00，VT6C-031-1R00-A1，VT6C-031-1R00-B，VT6C-031-1R00-B1，VT6C-031-1R00-B1 ，VT6C-031-1R00-C1，VT6C-031-1R01，VT6C-031-1R01-C1，VT6C-031-1R02，VT6C-031-1R03，VT6C-031-1R03-B1，VT6C-031-2R00-B1，VT6C-031-2R00-C1，VT6C-031-2R00-C1，VT6C-031-2R01-B1，VT6C-038-1R00-A1，VT6C-B05-2L00-C5，VT6C-B05-2R01-B4，VT6C-B12-4R00-C1，VT6CC-006-005-1R03-C100

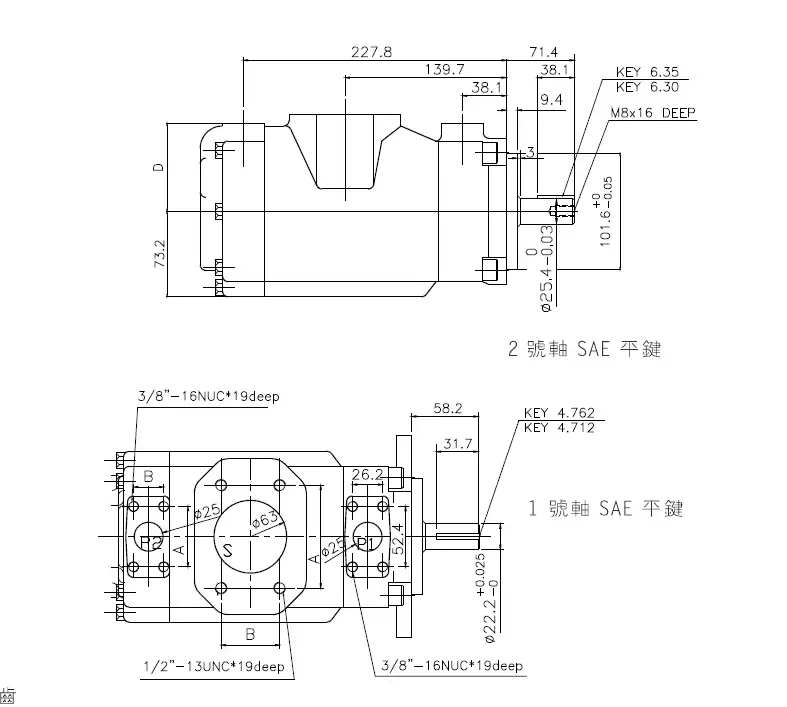

VT6CC系列葉片泵：
VT6CC-006-005-1R03-C100 ，VT6CC-010-010-1R03-C100 ，VT6CC-014-006-1R00-C100 ，VT6CC-014-006-1ROO-C1OO ，VT6CC-017-003-1R01-C100，VT6CC-020008-1R00-C100 ，VT6CC-022-005-1L00-D100 ，VT6CC-022-008-1R00-C100，VT6CC-022-012-1R00-C100，VT6CC-022-012-1R00-C100，VT6CC-025-003-1R00-C100，VT6CC-025-005-1R00-C100，VT6CC-025-005-1R00-C100，VT6CC-025-006-1R00-C100，VT6CC-025-006-5R00-C100，VT6CC-025-008-1R00-C100，VT6CC-025-012-1R00-C100，VT6CC-025-014-1R00-C100，VT6CC-025-017-1R00-C100，VT6CC-025-017-1R00-C100，VT6CC-025-020-1R00-C100，VT6CC-028-003-1R00-C100，VT6CC-028-005-1R00-C100，VT6CC-028-005-1R00-C100，VT6CC-028-006-1R00-C100，VT6CC-028-006-1R00-C100，VT6CC-028-008-1R00-C100，VT6CC-028-010-1R00-C100，VT6CC-028-012-1R00-C100，VT6CC-028-014-1R00-C100，VT6CC-028-014-1R00-C100，VT6CC-028-017-1R00-C100，VT6CC-028-017-1R01-C100 ，VT6CC-028-020-1R00-C100，VT6CC-028-020-1R01-C100 ，VT6CC-031-003-1R00-C100，VT6CC-031-003-1R00-C100，VT6CC-031-005-1R00-C100，VT6CC-031-006-1R00-C100，VT6CC-031-006-1R00-C100，VT6CC-031-008-1R00-C100，VT6CC-031-010-1R00-C100，VT6CC-031-012-1R00-C100，VT6CC-031-014-1R00-C100，VT6CC-031-017-1R00-C100，VT6CC-031-017-1R00-C100，VT6CC-031-020-1R00-C100，VT6CC-B22-B22-1L00-D100
VT6CCM系列葉片泵：
VT6CCM-B22-B22-3R00-C1,VT6CM-005-4L00-A1，VT6CM-010-1R00-B1，VT6CM-B05-3R00-C1，VT6CM-B06-2L02-C5，VT6CM-B10-3R02-A5
VT6D系列葉片泵：
VT6D-014-1R00-A1，VT6D-014-1R00-C1，VT6D-014-1R02-C1，VT6D-014-2R00-C1，VT6D-017-1R00-A1，VT6D-017-1R00-C1，VT6D-017-1R03-C1，VT6D-017-2R00-C1，VT6D-017-2R00-C1，VT6D-020-1R00-A1，VT6D-020-1R00-C1，VT6D-020-1R03-C1，VT6D-020-2R00-C1，VT6D-024-1R00-A1，VT6D-024-1R00-B1，VT6D-024-1R00-C1，Vt6d-024-1r01-b，VT6D-024-1R02-C1，VT6D-024-2L03-C5，VT6D-024-2R00-C1，VT6D-024-2R00-C1，VT6D-028-1R00-A1，VT6D-028-1R00-C1，VT6D-028-1R01-C1，VT6D-031-1R00-A1，VT6D-031-1R00-C1，VT6D-031-1R02-C1，VT6D-031-2R00-C1，VT6D-035-1R00-A1，VT6D-035-1R00-C1，VT6D-035-1R00-C1，VT6D-035-1R03-C1，VT6D-035-2R00-C1，VT6D-038-1R00-A1，VT6D-038-1R00-C1，VT6D-038-1R01-C1，VT6D-038-2R00-C1，VT6D-042-1R00-A1，VT6D-042-1R00-C1，VT6D-042-1R00-C1，VT6D-042-1R01-C1，VT6D-042-2R00-C1，VT6D045-1R，VT6D-045-1L03-B1 ，VT6D-045-1R00-A1，VT6D-045-1R00-C1，VT6D-045-1R02-C1，VT6D-045-2R00-C1，VT6D-050-1R00-A1，VT6D-050-1R00-C1，VT6D-050-1R00-C1，VT6D-050-1R03-C1，VT6D-050-2L02-B4，VT6D-050-2R00-C1，VT6D-050-2R02-B1，VT6D-B31-4L01-B5，VT6D-B50-1L00-B5
VT6DC系列葉片泵：
VT6DC-028-017-2R03-C100，VT6DC-035-003-1R00-C100，VT6DC-035-003-1R00-C100，VT6DC-035-005-1R00-C100，VT6DC-035-006-1R00-C100，VT6DC-035-008-1R00-C100，VT6DC-035-010-1R00-C100，VT6DC-035-010-1R00-C100，VT6DC-035-012-1R00-C100，VT6DC-035-014-1R00-C100，VT6DC-035-014-1R00-C100，VT6DC-035-017-1R00-C100，VT6DC-035-020-1R00-C100，VT6DC-035-022-1R00-C100，VT6DC-035-025-1R00-C100，VT6DC-035-025-1R00-C100，VT6DC-035-028-1R00-C100，VT6DC-035-031-1R00-C100，VT6DC-035-031-1R00-C100，VT6DC-038-003-1R00-C100，VT6DC-038-003-2R00-01，VT6DC-038-003-2R00-01 ，VT6DC-038-005-1R00-C100，VT6DC-038-006-1R00-C100，VT6DC-038-008-1R00-C100，VT6DC-038-008-1R00-C100，VT6DC-038-010-1R00-C100，VT6DC-038-012-1R00-C100，VT6DC-038-012-1R00-C100，VT6DC-038-014-1R00-C100，VT6DC-038-017-1R00-C100，VT6DC-038-020-1R00-C100，VT6DC-038-022-1R00-C100，VT6DC-038-022-1R00-C100，VT6DC-038-025-1R00-C100，VT6DC-038-028-1R00-C100，VT6DC-038-028-1R00-C100，VT6DC-038-031-1R00-C100，VT6DC-042-003-1R00-C100，VT6DC-042-005-1R00-C100，VT6DC-042-006-1R00-C100，VT6DC-042-006-1R00-C100，VT6DC-042-008-1R00-C100，VT6DC-042-010-1R00-C100，VT6DC-042-010-1R00-C100，VT6DC-042-012-1R00-C100，VT6DC-042-014-1R00-C100，VT6DC-042-017-1R00-C100，VT6DC-042-020-1R00-C100，VT6DC-042-020-1R00-C100，VT6DC-042-022-1R00-C100，VT6DC-042-025-1R00-B1，VT6DC-042-025-1R00-C100，VT6DC-042-025-1R00-C100，VT6DC-042-028-1R00-C100，VT6DC-042-031-1R00-C100，VT6DC-045-003-1R00-C100，VT6DC-045-005-1R00-C100，VT6DC-045-005-1R00-C100，VT6DC-045-006-1R00-C100，VT6DC-045-008-1R00-C100，VT6DC-045-008-1R00-C100，VT6DC-045-010-1R00-C100，VT6DC-045-012-1R00-C100，VT6DC-045-014-1R00-C100，VT6DC-045-014-1R00-C100，VT6DC-045-017-1R00-C100，VT6DC-045-020-1R00-C100，VT6DC-045-020-1R00-C100，VT6DC-045-022-1R00-C100，VT6DC-045-022-3R00B1，VT6DC-045-022-3R00-B1 ，VT6DC-045-025-1R00-C100，VT6DC-050-022-1R00-C111，VT6DC-050-031-3R00 ，VT6DCC-042-025-014-1R00-A101
VT6DCM系列葉片泵：
VT6DCM-B42-B06-3R13C101，VT6DCM-B45-022-3R00，VT6DCM-B50-B31-3R00-C1，VT6DCM-B50-B31-3R00-C1 ，VT6DM-038-3R02-B4，VT6DM-B28-3L03-B5，VT6DM-B45-4R00-A5，VT6E-072-1L01-A1
VT6E系列葉片泵：
VT6E-042-1R00-A1，VT6E-042-1R00-C1，VT6E-042-1R03-B5，VT6E-042-2R00-C1，VT6E-045-1R00-A1，VT6E-045-1R00-C1，VT6E-045-1R00-C1，VT6E-045-2R00-C1，VT6E-050-1L02-A4，VT6E-050-1R00-A1，VT6E-050-1R00-A1 ，VT6E-050-1R00-C1，VT6E-050-1R00-C5，VT6E-050-2R00-C1，VT6E-052-1R00-A1，VT6E-052-1R00-C1，VT6E-052-1R00-C1，VT6E-0521R03A1，VT6E-052-2R00-C1，VT6E-052-2R03-C1，VT6E-062-1R00-A1，VT6E-062-1R00-C1，VT6E-062-2R00-C1，VT6E-062-2R01-，VT6E-062-2R02-C1，VT6E-062-TR02-B1，VT6E-066-1L02A，VT6E-066-1R00-A1，VT6E-066-1R00-C1，VT6E-066-1R00-C1，VT6E-066-2R00-C1，VT6E072-1L，VT6E-072-1R00-A1，VT6E-072-1R00-B1，VT6E-072-1R00-C1，VT6E-072-2R00-C1，VT6E-072-TL00-A5，VT6E-085-1R00-A1，VT6E-085-1R00-B1，VT6E-085-1R00-C1，VT6E-085-1R00-C1，VT6E-085-1R02-B4，VT6E-085-1R03-C1，VT6E-085-2R00-C1
VT6EC系列葉片泵：
VT6EC-052-014-1R00-C100，VT6EC-057-028-1R02-B1
VT6ED系列葉片泵：
VT6ED-045-052，VT6ED-052-048-1R03-B1-J224，VT6ED-052-045-1R00-C100，VT6ED-066-031-1R00-B1，VT6ED-066-035-1R03-B1，VT6ED-072-042-1R00-C100
VT6EDM系列葉片泵：
VT6EDM-062-B42-3L01-C1，VT6EDM-066-B42-3L00-C1，VT6EDM-066-B42-3L01-C1
VT6EE系列葉片泵：
VT6EE-052-052-2L03-A12MO-J334
VT6EM系列葉片泵：
VT6EM-042-TL03-，VT6EM-045-1L01-A1，VT6EM-052-2R00-C1，VT6EM-052-TR01-B1，VT6EM-066-TR03-A4，VT6EM-072-1R01-B4，VT6EM-085-TL02-C1
VT6TDB-014-B05-1R00-C100
液壓站溢流閥故障總結分析
（一）液壓系統壓力波動
引起壓力波動的主要原因：
①液壓系統調節壓力的螺釘由于振動而使鎖緊螺母松動造成壓力波動；
②液壓油不清潔，有微小灰塵存在，使主閥芯滑動不靈活，因而產生不規則的壓力變化，有時還會將閥卡住；
③主閥芯滑動不暢造成阻尼孔時堵時通；
④主閥芯圓錐面與閥座的錐面接觸不良，沒有經過良好磨合；
⑤主閥芯的阻尼孔太大，沒有起到阻尼作用；
⑥先導閥調正彈簧彎曲，造成閥芯與錐閥座接觸不好，磨損不均。
解決方法：
①定時清理油箱、管路，對進入油箱、管路系統的液壓油要過濾；
②如管路中已有過濾器，則應增加二次過濾元件，或調整二次元件的過濾精度，并對閥類元件拆卸清洗，更換清潔的液壓油；
③修配或更換不合格的零件；
④適當縮小阻尼孔徑。
（二）系統壓力完全加不上去
(1)主要原因。
①主閥芯阻尼孔被堵死，如裝配對主閥芯未清洗干凈，油液過臟或裝配時帶入雜物；
②裝配質量差，在裝配時裝配精度差，閥間間隙調整不好，主閥芯在開啟位置時卡住，裝配質量差；
③主閥芯復位彈簧折斷或彎曲，使主閥芯不能復位。
解決方法：
①拆開主閥清洗阻尼孔并從新裝配；
②過濾或更換油液；
③擰緊閥蓋緊固螺釘更換折斷的彈簧。
(2)先導閥故障。
①調正彈簧折斷或未裝入；
②錐閥或鋼球未裝；
③錐閥碎裂。
解決方法：液壓系統更換破損件或補裝零件，使先導閥恢復正常工作。
(3)遠控口電磁閥未通電（常開型）或滑閥卡死。
解決方法：檢查電源線路，查看電源是否接通；如正常，說明可能是滑閥卡死，應檢修或更換失效零件。
(4)液壓泵故障。
①液壓泵聯接鍵脫落或滾動；
②滑動表面間間隙過太；
③葉片泵的葉片在轉子槽內卡死；
④葉片和轉子方向裝反；
⑤葉片中的彈簧因所受高頻周期負載作用，而疲勞變形或折斷。
解決方法：
①更換或從新調正聯接鍵，并修配鍵槽；
②修配滑動表面間間隙；
③拆卸清洗葉片泵；
④糾正裝錯方向；
⑤更換折斷彈簧。
(5)進出油口裝反。
解決方法：調正過來。
（三）系統壓力升不高
(1)主要原因。
①主閥芯錐面磨損或不圓，閥座錐面磨損或不圓；
②錐面處有臟物黏住；
③錐面與閥座由于機械加工誤差導致的不同心；
④主閥芯與閥座配合不好，主閥芯有別勁或損壞，使閥芯與閥座配合不嚴密；
⑤主閥壓蓋處有泄漏，如密封墊損壞，裝配不良，壓蓋螺釘有松動等。
解決方法：
①更換或修配溢流閥體或主閥芯及閥座；
②清洗溢流閥使之配合良好或更換不合格元件；
③拆卸主閥，調正閥芯，更換破損密封墊，消除泄漏使密封良好。
(2)先導閥調正彈簧彎曲或太短、太軟，致使錐閥與閥座結合處封閉性差，如錐閥與閥座磨損，錐閥接觸面不圓，接觸面太寬，容易進入臟物，或被膠質黏住。
解決方法：更換不合格件或檢修先導閥，使之達到使用要求。
(3)遠控口電磁常閉位置時內漏嚴重；閥口處閥體與滑閥嚴重磨損；滑閥換向未達到正確位置，造成油封長度不足；遠控口管路有泄漏。
解決方法：
①檢修更換失效件，使之達到要求；
②檢查管路消除泄漏。
（四）壓力突然升高
(1)由于主閥芯零件工作不靈敏，在關閉狀態時突然被卡死；加工的液壓元件精度低，裝配質量差，油液過臟等原因。
(2)先導閥閥芯與閥座結合面黏住脫不開，造成液壓系統不能實現正常卸載；調正彈簧彎曲“別勁”。
解決方法：清洗主閥閥體，修配更換失效零件。
（五）壓力突然下降
(1)主閥芯阻尼孔突然被堵；主閥蓋處密封墊突然破損；主閥芯工作不靈敏，在開啟狀態突然卡死，如零件加工精度低、裝配質量差、油液過臟等；先導閥芯突然破裂，調正彈簧突然折斷。
(2)遠控口電磁閥電磁鐵突然斷電使溢流閥卸載；遠控口管接頭突然脫口或管子突然破裂。
解決方法：
①清洗液壓閥類元件，如果是閥類元件被堵，則還應過濾油液；
②更換破損元件檢修失效零件；
③檢查消除電氣故障。
（六）在二級調壓回路及卸載回路壓力下降時產生較大振動和噪聲
在某個壓力值急劇下降時，在管路及執行元件中將會產生振動，這種振動將隨著加壓一側的容量增大而增大。
解決方法：

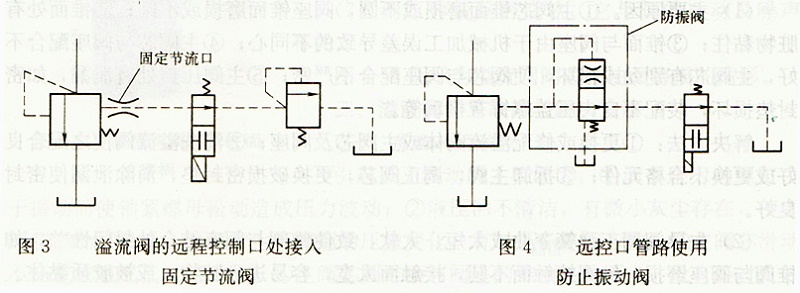

(1)要防止液壓系統這種振動聲音的產生，必須使壓力下降時間（即變化時間）不小于0. Is?？稍谝缌鏖y遠程控制口處接入固定節流閥，此時卸載壓力及最低調整壓力將變高，如圖3所示。
(2)如圖4所示，在遠控口的管路里使用防止振動閥，并且具有自動調節節流口的機能，卸載壓力及最低調整壓力不會變高，也不能產生振動和噪聲。
本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://m.xiaoyi6.cn/yyyb/575.html
