液壓系統順序閥結構類型
順序閥是利用液壓系統中的壓力變化來控制油路的通斷，從而實現多個液壓元件按一定的順序動作的裝置。順序閥按結構可分為直動式和先導式，按控制液壓油來源又可分為內控式和外控式。
順序閥在液壓系統中猶如自動??關。它以進口壓力油（內控式）或外來壓力油（外控式）的壓力為信號，當信號壓力達到調定值時，閥口??啟，使所在油路自動接通，故結構和溢流閥類同。它和溢流閥的主要區別在于：溢流閥出口通油箱，壓力為零；而順序閥出口通向有壓力的油路（作卸荷閥除外），其壓力數值由出口負載決定。
1．直動式順序閥

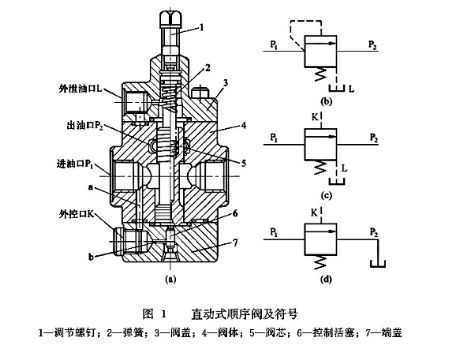

圖1(a)為直動式順序閥。外控口K用螺塞堵住，外洩油口L通油箱。壓力油從進油口P1（兩個）通人，經閥體上的孔道a和端蓋上的阻尼孔b流到控制活塞底部，當其推力能克服閥芯上調壓彈簧的阻力時，閥芯上升，使進、出油口P1和P2連通。經閥芯與閥體間的縫隙進A彈簧腔的洩油從外洩口I。洩人油箱。此種油口連通情況稱為內控外洩順序閥，其符號如圖1(b)所示。如果將圖1(a)中的端蓋旋轉90°或180°，切斷進油流往控制活塞下腔的通路，并去除外控口的螺塞，引入控制壓力油，便稱為外控外洩式順序閥，如圖1(c)所示。若將閥蓋旋轉90°，可使彈簧腔與出口P相連（圖中未剖出），并將外洩口L。堵塞，便成為外控內洩式順序閥，如圖1(d)所示。它常用于使泵卸荷，故又稱卸荷閥。
直動式順序閥的最高工作壓力可達14MPa，最高控制壓力為7MPa。對性能要求較高的高壓大流量系統，應采用先導式順序閥。先導式順序閥的結構與先導式溢流閥相似，其工作原理也基本相同，并同樣有內控外洩、外控外洩和外控內洩等幾種不同的控制洩油方式。
2．先導武順序閥

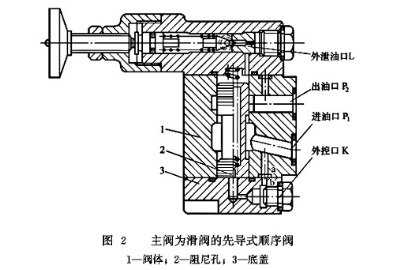

圖2所示的結構是主閥為滑閥的先導式順序閥（闆式連接），其先導閥為錐閥。圖示為內控外洩，改變底蓋3的安裝方位并取下外控口K螺堵，即變?yōu)橥饪貎?nèi)洩。閥的工作原理與先導式溢流閥相仿。

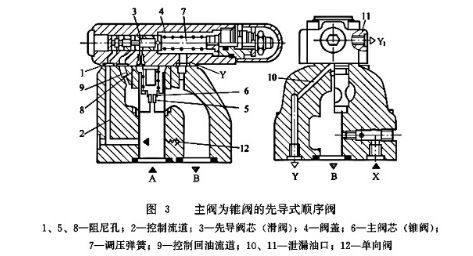

圖3所進入主閥彈簧腔。當一次壓力達到調壓彈簧7的設定值時，先導閥芯右移，主閥芯彈簧腔油液經阻尼孔8、導閥控制臺肩和流道9流到B口的二次油路，先導閥示的結構是主閥為錐閥的內控外洩先導式順序閥（闆式連接），但其先導閥為滑閥。工作時，從A口來的一次壓力油經流道2、阻尼孔l作用在先導閥芯3上，一次壓力油還經主閥芯6的阻尼孔5??啟后，主閥便??啟，于是壓力油從A口流至B口。導閥的洩漏油經10或11接回油箱。實現順序動作后，二次壓力將繼續升高，直至達到液壓系統中溢流閥的設定壓力。為此，先導閥一直保持??啟狀態，所以其洩漏量較大，不宜用于小流量液壓系統。圖中的單向閥12為可選元件，用以構成先導式單向順序閥。

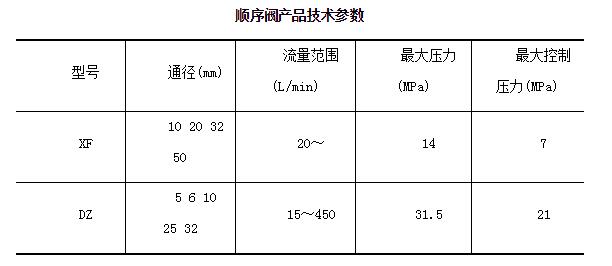

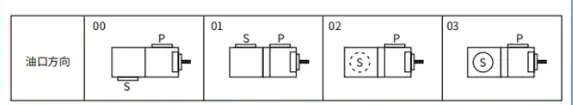

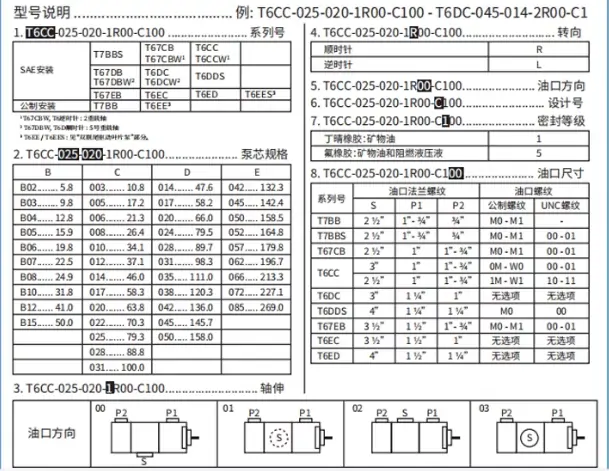

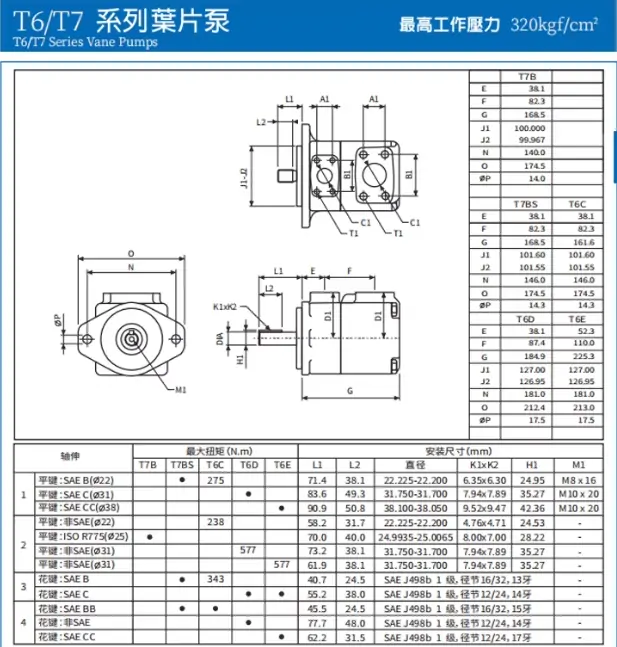

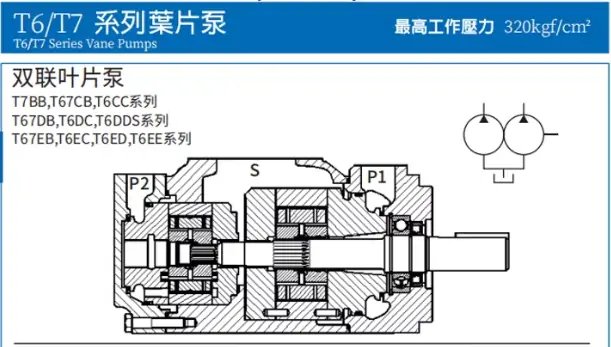

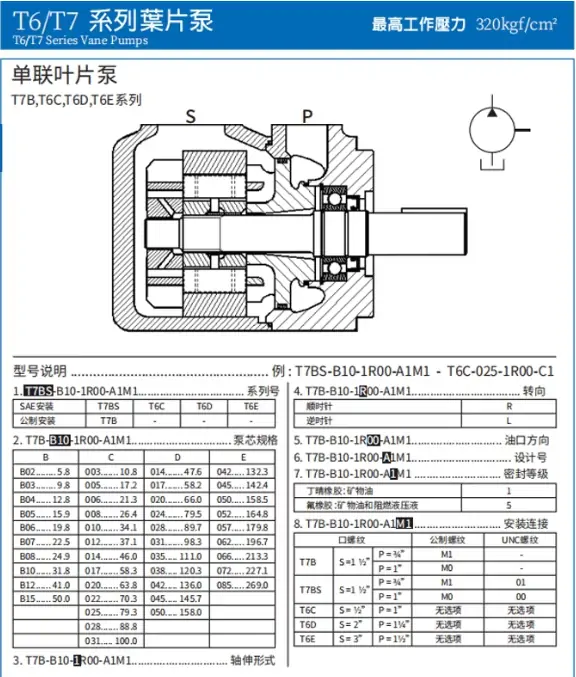

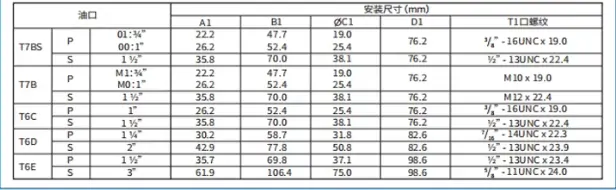

順序閥産品技術參數如下表所示。
T67B系列：
T67B B04 1R02 A1MO T67B-B14-1R01-A1M0
T67BBW系列：
T67BBW B08 B04 2R03 A1M1 VC009 T67BBW B09 B08 2R00
T6C系列：
T6C 003 1R00 A1 T6C 005 1R01 B1 T6C 006 1R02 C1 T6C 008 1R03 A1 T6C 010 1R00 B1
T6C 012 1R01 C1 T6C 014 1R00 B1M0 T6C 014 1R02 A1 T6C 017 1R03 B1 T6C 020 1R00 C1
T6C 020 1R01 A1 T6C 020 1R03 B1M0 T6C 020 2R00 B1 T6C 022 1R02 B1 T6C 025 1R03 C1
T6C 028 1R00 A1 T6C 031 1R01 B1 T6C-003-1R00-A1 T6C-005-1R00-A1 T6C-006-1R00-A1
T6C-008-1R00-A1 T6C-010-1R00-A1 T6C-012-1R00-A1 T6C-012-1R02B1 T6C-014-1R00-A1
T6C-017-1R00-A1 T6C-020-1R00-A1 T6C-022-1R00-A1 T6C-031-1R00-A1 T6C-031-1R02B1
T6C-B25-1R00-A1 T6C-B28-1R00-A1 T6CC-020-020-R100-C100 T6CC-025-020-1R00-C100
T6CC-031-008-1R00-C110
T6CCW系列：
T6CCW 005 T6CCW 006 T6CCW 008 T6CCW 010 T6CCW 012 T6CCW 014 T6CCW 017
T6CCW 017 014 2L03 C100 T6CCW 020 T6CCW 020 020 2R01 C100 T6CCW 022 T6CCW 025
T6CCW 028 T6CCW 028 022 2R03 C100 T6CCW 031 T6CCW-028-B10-2R11-A10M
T6CCW-031-031-2R02-C100
T6CH系列：
T6CH29C 022 1R1B 2F0M0 10
T6D系列：
T6D 020 1R00 B1 T6D 020 2R01 B1 T6D 024 1R00 B1 T6D 024 2R01 B1 T6D 028 1R00 B1
T6D 028 2R01 B1 T6D 031 1R03 A1 T6D 031 2R01 B1 T6D 035 1R00 B1 T6D 035 2R01 B1
T6D 038 1R00 B1 T6D 038 1R00 C1 T6D 038 1R03 B1 T6D 038 2R01 B1 T6D 042 1R00 B1
T6D 042 2R01 B1 T6D 045 1R00 B1 T6D 045 2R01 B1 T6D 050 1R00 B1 T6D 050 2R01 B1
T6DC系列
T6DC 042 010 1R03 B1 T6DC 042 017 1R01 B1 T6DC-050-006-2R01 T6DC-B36-B17-1R00-B1
T6DCC系列：
T6DCC-042-031-008-1R00-C100
T6DDC系列：
T6DDC-038-035-022-1R00-C100
T6E系列：
T6E-042-1R00-C1 T6E-062-2R00-B1
T6EC系列：
T6EC 050 031 1R00 B1M0 T6EC-042-014-1R00-C100 T6EC-057-014-1L15-B1-J224
T6EC-062-022-1R00-B1-J224
T6ED系列：
T6ED 057 042 1L00 B1 T6ED 057 042 1R00 B1 T6ED 072 020 1R01 B1 T6ED-045-020-1R00-C100
T6ED0500351R01B1
T6EDC系列：
T6EDC-062-035-017-1R00-C100
T7B/T7BS系列：
T7B/T7BS-012-1R00-A1-M0 T7BB/T7BBS-B10-B10-1R00-A100
T7D/T7DS系列：
T7D/T7DS-035-1R00-A1-M0
T7DB/T7DBS系列：
T7DB/T7DBS-B42-B10-1R00-A100
T7DD/T7DDS系列：
T7DD/T7DDS-B42-B22-1R00-A1-M0
T7E/T7ES系列：
T7E/T7ES-O72-1R00-A1-M0
T7EB/T7EBS系列：
T7EB/T7EBS-042-B12-1R00-A101
T7EDB系列：
T7EDB-062-B28-B10-1R00-A1-00
