VICKERS威格士葉片泵25V/35V/3520V/3525V/4525V/4535V系列油泵

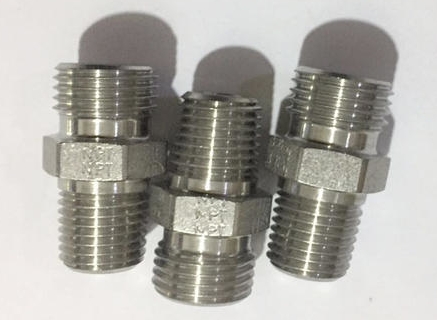

擴口式和卡套式管接頭使用要點
1、擴口式管接頭
它適用于中低壓的薄壁有色金屬（銅，鋁）管和塑料管，其使用要點如下：
①．接頭體密封錐面的粗糙度、不平度。角度誤差，錐面對螺紋面的徑向振擺，管套內錐面的角度誤差、對內孔的徑向振擺，螺母壓緊端面A對螺紋面的垂直度等等，均對密封面的接合質量有影響，因此必須保證規(guī)定的加工精度。
②．管子端部的擴口質量對密封面的接合質量有直接影響，也是影響洩露的重要因素，應給與足夠重視，應設計擴口模具。
③．擴口前必須將管子端面切平，保證與軸缐垂直，去掉毛刺。
④．擴口時，要保證喇叭口直徑d的正確性。
⑤．接頭體外錐面及管端喇叭口內表面是密封表面，裝配前清洗干凈。
⑥．裝配時要保證管端喇叭口與接頭錐面同軸缐，避免歪斜。
⑦．裝配時，螺母的擰緊力矩要適當。通常的經驗是：先用手擰緊螺母后（要求接頭體和螺母螺紋配合良好），再用扳手擰緊1/4圈就可以達到要求的壓緊程度。
⑧．在高頻振動或高壓沖擊的液壓系統(tǒng)中，應盡量不用此種接頭
2、卡套式管接頭此種管接頭有較好的抗振和抗液壓沖擊性能，可以用在高壓有沖擊和振動的管路。其使用要點如下；
①．卡套是這種接頭的關鍵零件，要求卡套不僅要有較高的制造精度，而且要求有足夠的硬度和韌性，保證刃口鋒利不損壞；同時中部彈性良好，以便産生中部外凸的彈性變形。
②．管子表面硬度在80HRB以下，以利于卡套切入，但是管壁也不能過軟過薄，以免卡緊時變形。
③．切斷管子時。要保證管端與軸缐垂直。裝配前應去掉切口處的毛刺和內外棱角，但是倒角尺寸不得大于管壁厚度的1/4.
④．要求外徑公差及圓度誤差小的管子，如冷撥無縫鋼管。
⑤．接頭體的內錐面A和卡套左端的外錐面B不得有任何刀痕或擦傷，裝配前應將接頭體擦洗干凈。
⑥．組裝前將準備插入接頭的管子端部清洗擦凈，避免鐵屑、沙塵等損壞卡套或進入工作液內。
⑦．裝配前卡套兩端要涂油脂潤滑
⑧．緊固力矩是卡套式接頭裝配的關鍵之一，緊固力矩不夠時，卡套刃口不能切入管壁或切入深度不足，緊固力矩過大又可能卡壞管子。因此要依照管接頭生産廠家的使用說明書進行裝配。
⑨．為了裝配可靠可施工方便，在正式裝配前必須進行預裝配。

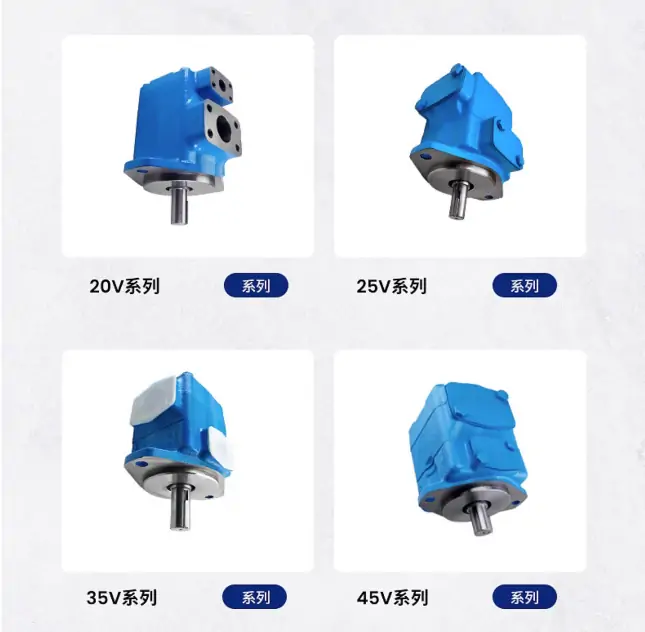

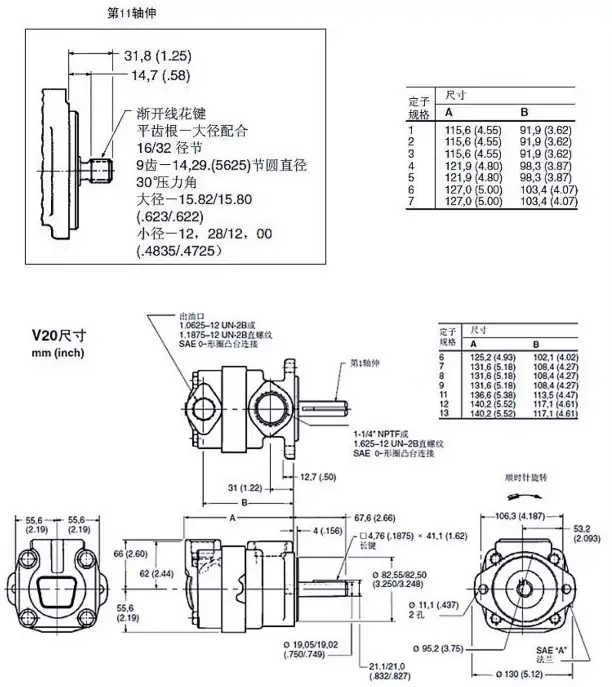

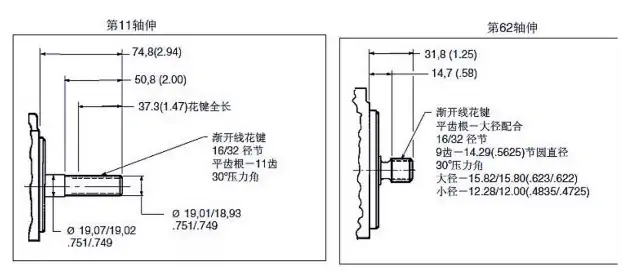

20V系列
20V11A-1A22L 20V11A-1A22R 20V11A-1B22R 20V11A-1C22R 20V11A-1D22R
20V12A-1A22R 20V12A-1D22R 20V5A-1C22R 20V5A-1D22R 20V8A-151C22R
20V8A-1A22R 20V8A-1C22L 20V8A-1C22R 20V8A-1D22R
20VQ系列
20VQ5A-1C30

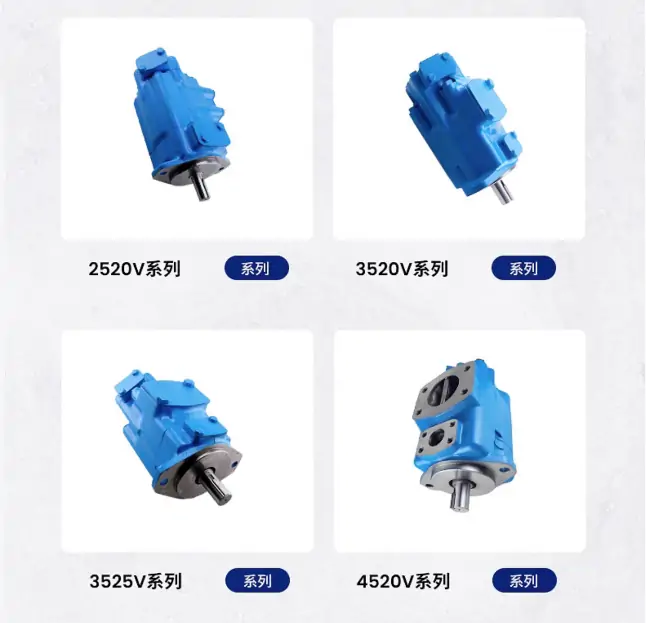

2520系列
2520V14A11-1CC22 2520V17A11 1DD22R 2520V17A11 86DD22R
2520V17A11-1CC22R 2520V17A11-1DD22R 2520V17A11-86DD22R
2520V17A14 1AA22R 2520V17A14 1CB22R 2520V17A14 1CC22R
2520V17A14-1AA22R 2520V17A14-1CB22R 2520V17A14-1CC22R
2520V17A5 1AB22R 2520V17A5 1BB22R 2520V17A5 1CC22R
2520V17A5 1DD22R 2520V17A5-1AA-22R 2520V17A5-1AB22R
2520V17A5-1BB22R 2520V17A5-1CC22R 2520V17A5-1DD22R
2520V17A8 1AA22R 2520V17A8 1BB22R 2520V17A8 1CB22R
2520V17A8 1CC22L 2520V17A8 1CC22R 2520V17A8-1AA22R 2520V17A8-1BB22R
2520V17A8-1CB22R 2520V17A8-1CC22L 2520V17A8-1CC22R
2520V21A11-1AA22R 2520V21A11-1AB22R 2520V21A11-1BB22R
2520V21A11-1CC22R 2520V21A11-1DA22R 2520V21A12-1AA22R
2520V21A12-1BB22R 2520V21A12-1CB22R 2520V21A12-1CC22R
2520V21A12-1DD22R 2520V21A14-1AA22R 2520V21A14-1AB22R
2520V21A14-1AC22R 2520V21A14-1AD22R 2520V21A14-1CB22R
2520V21A14-1DD22R 2520V21A2 1AA22R 2520V21A2 1CC22R
2520V21A2-1AA22R 2520V21A2-1CC22R 2520V21A5 1AA22R
2520V21A5 1CC22R 2520V21A5-1AA22R 2520V21A5-1CC22R
2520V21A5-1DD22R 2520V21A8-1AA22R 2520V21A8-1BB22R
2520V21A8-1CC22R 2520V21A8-1DD22R
2520VQ系列
2520VQH17A12-1DD20R
2525V系列
2525V21A17-86DA22R
25V系列
25V10A-1A22R 25V10A-1C22R 25V12A-11A22R 25V12A-1B22R 25V12A-1C22R
25V12A-1C-22R 25V12A-1D22R 25V14A-1A-22R 25V17A-1A-22R 25V21A-1A-22R
25V21A-1B-22R 25V21A-1C-22R
3520V系列
3520V25A11-1BB22R 3520V25A11-86AB22R 3520V25A12-1AA22R
3520V25A12-1CC22R 3520V25A12-1DD22R 3520V25A5-1AA22R
3520V25A5-1CC22R 3520V25A8-86CB22R 3520V3***14-1AA22R
3520V30A14-1CC22R 3520V30A2-1CC22R 3520V30A5-1DB22R
3520V30A5-1DC22R
3525V系列
3525V30A21-1CC22R 3525V38A14-1CC22R
35V系列
35V-25A-1A-22R 35V-25A-1B-22R 35V-25A-1C-22R 35V-25A-1D-22R
35V-30A 1D-22R 35V-30A-1A-22R 35V-30A-1B-22L 35V-30A-1B-22R
35V-30A-1C-22R 35V-30A-86A-22R 35V-35A-1B-22R 35V-35A-1C-22R
35V-35A-1D-22R 35V-38A-1A22L 35V-38A-1A-22R 35V-38A-1B-22R
35V-38A-1C-22R 35V-38A-1D-22R 35V60A25-1AA-22R
35VQ系列
35VQ-35A-1C2045
4520V系列
4520V60A11-1CC22R

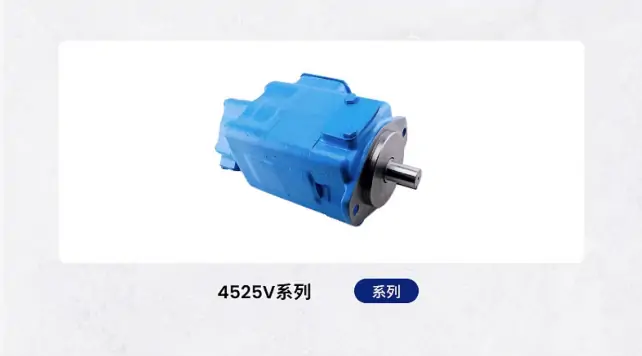

4525V系列
4525V42A21-1CC22R 4525V50A21-1AA22R 4525V60A12-1AA-22R
4525V60A12-1CC-22R 4525V60A14-1CC22R 4525V60A21-1AA22R
4525V60A21-1CC22R
4535V系列
4535V42A30-1BB22R 4535V42A30-1DD22R 4535V42A35-1CC22R
4535V60A25-1AA-22R 4535V60A25-1CC-22R 4535V60A38-1CC22R
45V系列
45V42A-1C22R 45V50A-1B22R 45V50A-1C22R 45V60A-1A22R
45V60A-1C22R PVB10RS40C11
PVB系列
PVB15RS40C11 PVB20RS40C11 PVB29RS40C11 PVB29-RS41-C12 PVB45RS40C11
PVB45-RS41-C12 PVB5-RS40-C11 PVB6RS40C11

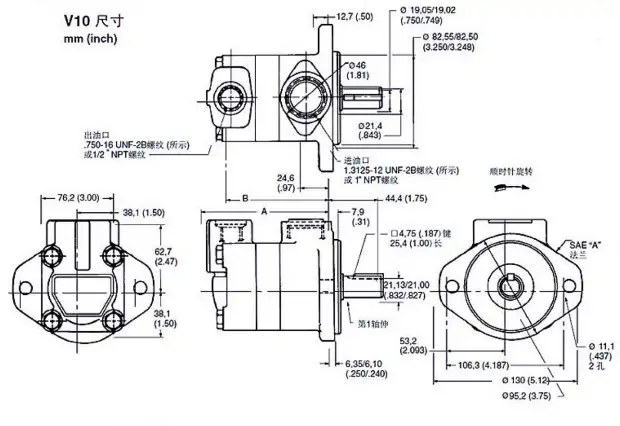

VICKERS柱塞泵、VICKERS葉片泵、VICKERS電磁閥、VICKERS油泵、VICKERS變量泵、VICKERS液壓馬達、VICKERS方向閥、VICKERS壓力閥、VICKERS流量閥、VICKERS比例閥、VICKERS定量泵、VICKERS馬達等。 VICKERS系列 葉片泵有V系列、V（Q）系列、 威格士柱塞泵系列 威格士PVQ系列：PVQ5、PVQ10、PVQ13、PVQ20、PVQ25、PVQ29、PVQ45、PVQ32-B2R-SE1S ， PVQ32-B2R-SS1S PVB系列：PVB5、PVB10、PVB15、PVB20、PVB25、PVB29、PVB45 軸向柱塞泵：PVB5/6、PVB10/15、PVB20/29、PVB45、PVB90；PVB20-F-MRSFXN PV柱塞泵：PV066、PV090、PV130、PV180、PV250； PVH柱塞泵：PVH57QIC，PVH63QIC，PVH74QIC，PVH81QIC，PVH98QIC，PVH106QIC，PVH131QIC PVH141QIC，PVH074R13 PVM柱塞泵:PVM018/020、PVM045/050、PVM057/063、PVM131/14等 威格士泵芯：60S、57S、50S、47S、45S、42S、38S、35S、30S、25S、21S、17S、14S、12S、11S、9S、8S、5S 威格士葉片泵 系列(Q)V10、V20 、20V、25V、35V、45V。 威格士雙聯(lián)葉片泵：2520V、3520V、3525V、4520V、4525V、4535V
本文由蘇州逐利機電整理發(fā)布，如需轉載請瀏覽來源及出處，原文地址：http://m.xiaoyi6.cn/yyyb/33.html
