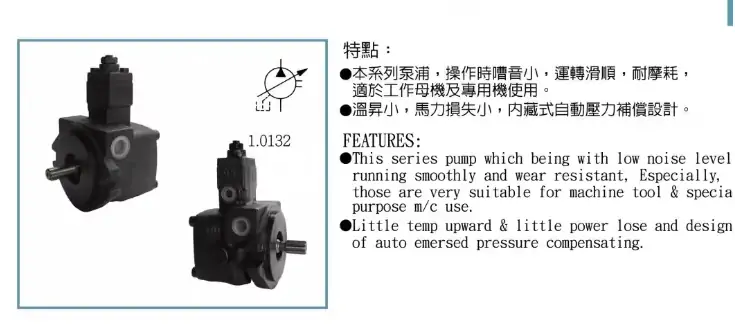

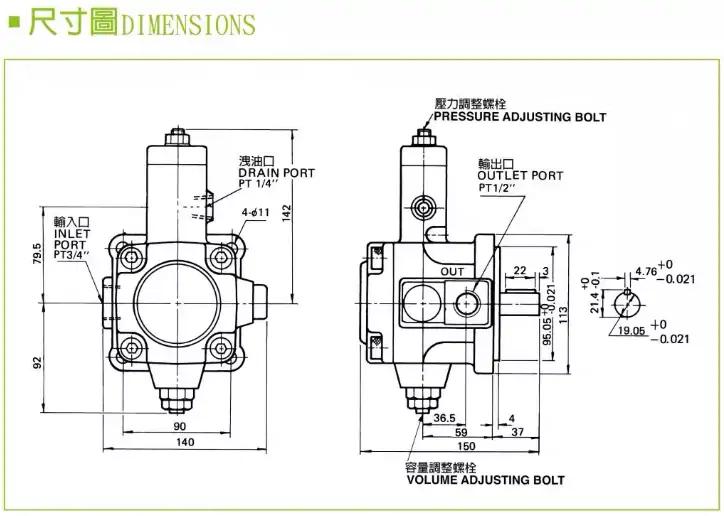

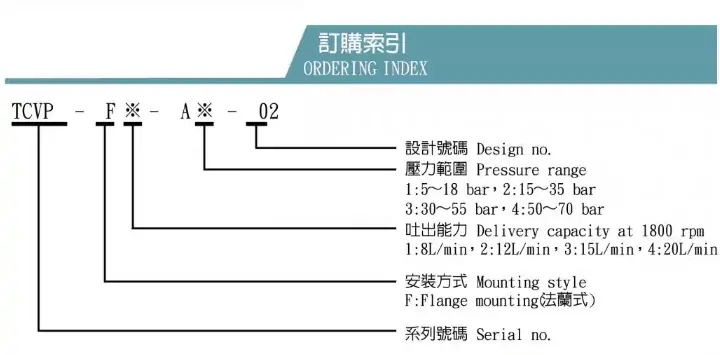

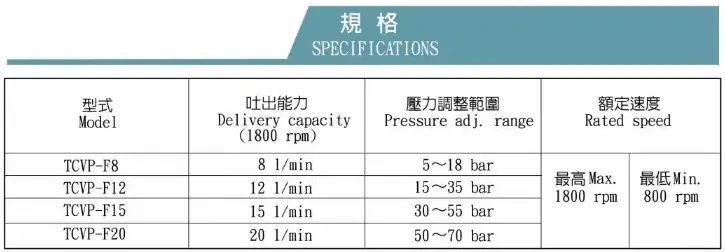

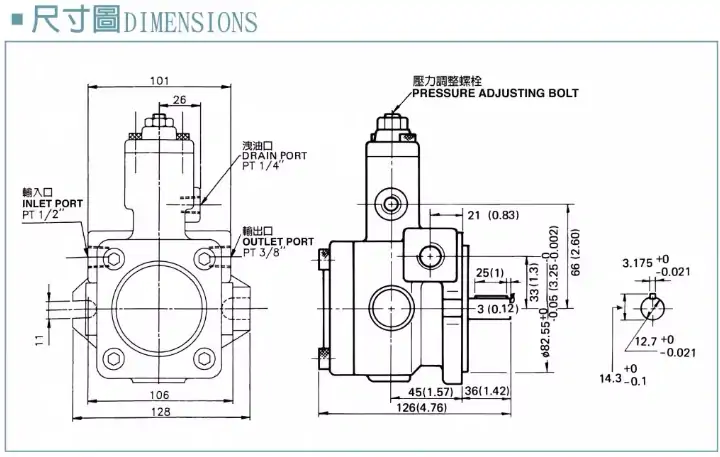

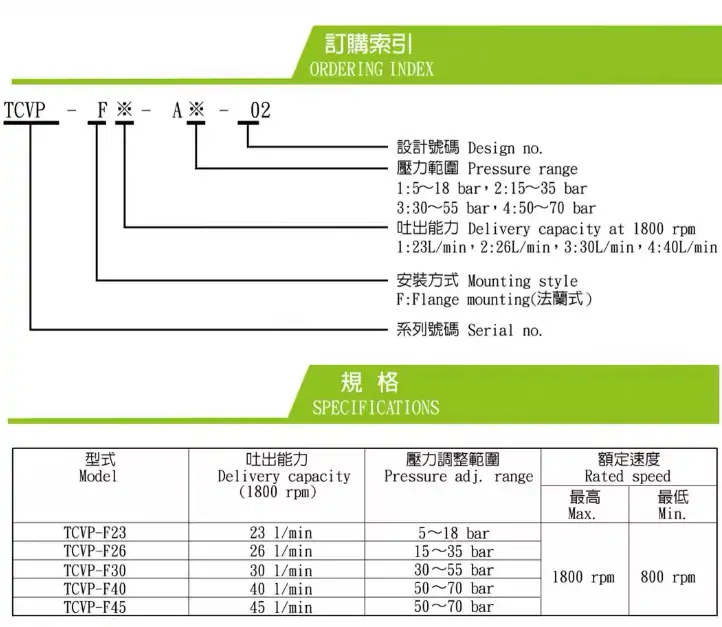

CHUYA變量葉片泵TC6VP-F12/15/20/30/40-A4/A3/A2/A1-02 花鍵
液壓系統油路集成塊設計步驟
油路塊簡略的說就是液壓系統中控制液壓油作業的一個方塊。
液壓體系中液壓元件的裝配方式當時多選用集成化裝配， 其中集成塊式裝配是在油路塊外表裝置闆式液壓閥，具有結構緊湊、保護便利的特色。關于由多個基本回路構成的液壓體系， 一般依據設備機組的組成來對液壓基本回路進行分組， 每一個組對應一個油路塊。設計規劃油路塊時， 稍有疏忽將導緻規劃、制作呈現過錯。因此選擇一款專業的設計軟件來設計油路塊顯得特別重要。
下面給大家介紹下油路集成塊的常規設計步驟：
1、確認油路原理圖和元件
依據原理圖分出閥以及油路的銜接；確認元件清單， 并劃分出所需的元件清單。
2、數據庫的樹立
從規范數據庫中尋找出各規范件，一起還要對所運用的非規范件進行規劃并保存。
3、制作油路塊立體圖
制作油路塊立體圖，確定各閥裝置底闆的方位。
①樹立油路塊外形。
②暫定油路塊外形尺寸（X、Y、Z）。
③擺放元器件。找出所需的元器件裝置面底闆和孔模型。在這過程中可運用指令語旋轉、移動裝置面底闆到適宜的方位。
4、油孔銜接
將需求銜接的孔銜接在一起。進行油路銜接時不用核算孔深度、坐標。在進行油路銜接時， 規劃者一邊在二維展??圖上進行規劃， 一邊經過三維透視圖清楚地看到油路銜接的狀況， 并對其進行修正。所以確保規劃的準確性的一起還能進步規劃速度。在油孔銜接完今后還需求進行壁厚查看。假如不達標就需求調整油路了。
5、主動生成油路塊加工所用的鉆孔清單
使用鉆孔清單上的坐標值即可標出每個孔的方位； 若用數控機床加工方式加工油路塊的話， 使用鉆孔清單表便利的修改出G代碼， 不需求其他 CAM軟件。
6、生成2D工程圖
直接使用三維規劃軟件就可以生成2D工程圖。
7、規劃完結
將圖紙查看無誤今后交由工廠加工即可。
50T-07-FR 50T-12-FR 50T-14-FR 50T-17-FR 50T-20-FR 50T-23-FR 50T-26-FR 50T-30-FR
50T-36-FR 50T-39-FR 50T-43-FR
DS-11-FR DS-11P DS-12-FR DS-12P DS-13-FR DS-13P DS-14-FR DS-14P
P08-A1-F-R-01 P08-A2-F-R-01 P08-A3-F-R-01
P16-A1-F-R-01 P16-A2-F-R-01 P16-A3-F-R-01
P22-A1-F-R-01 P22-A2-F-R-01 P22-A3-F-R-01
P36-A1-F-R-01 P36-A2-F-R-01 P36-A3-F-R-01
P46-A1-F-R-01 P46-A2-F-R-01 P46-A3-F-R-01
SVPF-15-35-20T SVPF-15-55-20T SVPF-15-70-20T SVPF-20-35-20T SVPF-20-55-20T SVPF-20-70-20T
SVPF-30-55-20T SVPF-30-70-20T SVPF-40-35-20T SVPF-40-55-20T SVPF-40-70-20T
TC6VP-F12-A1 TC6VP-F12-A2 TC6VP-F12-A3 TC6VP-F12-A4 TC6VP-F15-A1 TC6VP-F15-A2
TC6VP-F15-A3 TC6VP-F15-A4 TC6VP-F20-A1 TC6VP-F20-A2 TC6VP-F20-A3 TC6VP-F20-A4
TC6VP-F30-A1 TC6VP-F30-A2 TC6VP-F30-A3 TC6VP-F30-A4 TC6VP-F40-A1 TC6VP-F40-A2
TC6VP-F40-A3 TC6VP-F40-A4
TCVP-F12-A1 TCVP-F12-A2 TCVP-F12-A3 TCVP-F12-A4 TCVP-F15-A1 TCVP-F15-A2 TCVP-F15-A3
TCVP-F15-A4 TCVP-F20-A1 TCVP-F20-A2 TCVP-F20-A3 TCVP-F20-A4 TCVP-F30-A1 TCVP-F30-A2
TCVP-F30-A3 TCVP-F30-A4 TCVP-F40-A1 TCVP-F40-A2 TCVP-F40-A3 TCVP-F40-A4
TCVVP-F4040-A1A1 TCVVP-F4040-A2A2 TCVVP-F4040-A3A3 TCVVP-F4040-A4A4 VHP30-140
