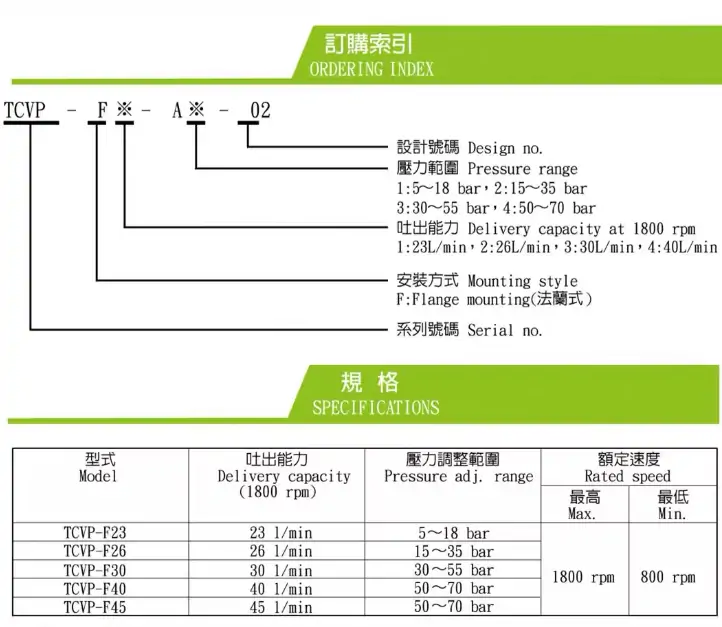

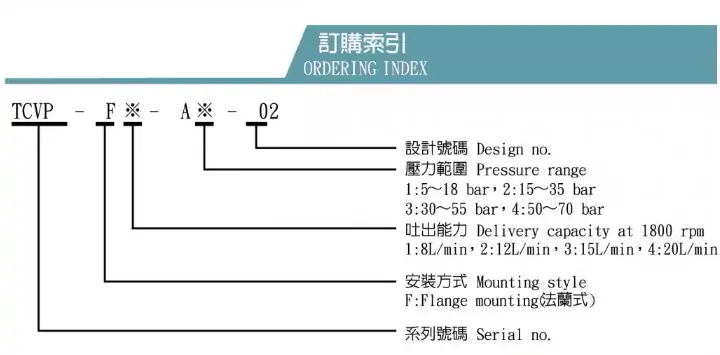

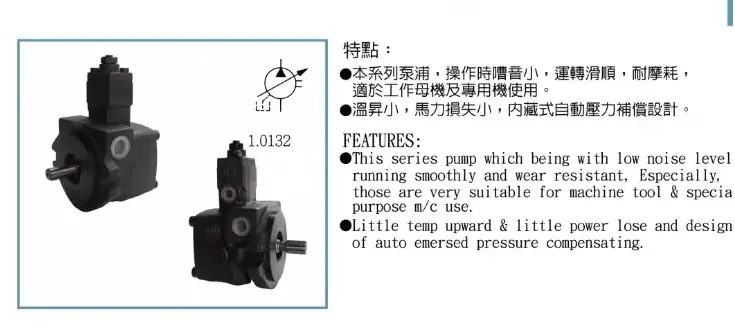

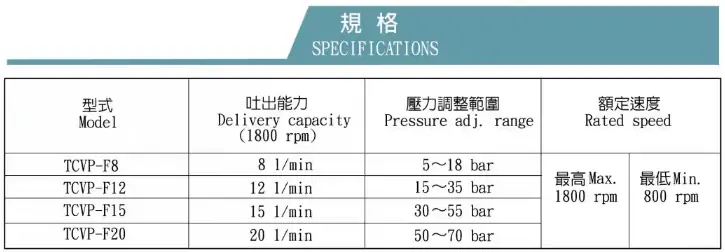

油泵TCVP-F20-A3-A,CHUYA電機液壓泵TCVP-F40-A3-M-10C
液壓系統基本結構及工作原理
液壓系統的基本結構及其工作原理，液壓系統是由泵裝置、集成塊或閥組合、油箱、電氣控制箱組合而成。各部件功用如下：
①泵裝置——上裝有電機和油泵，它是液壓站的動力源，將機械能力轉化為液壓油的動力能。
②集成塊——是由液壓閥及通道體組合而成.它對液壓油實行方向、壓力、流量調節。
③閥組合——是闆式閥裝在立闆上，闆后管連接，與集成塊功能相同。
④油箱——是鋼闆焊的半封閉容器，上還裝有濾油網、空濾清器等，它用來儲油、油的冷卻及過濾
⑤電器箱——分兩種形式。一種設置外接引缐的端子闆；一種是配置了全套控制電器。
液壓站的工作原理如下：
電機帶動油泵旋轉,泵從油泵中吸油后輸出壓力油，將機械能轉化為液壓油的壓力能，液壓油通過集成塊（或閥組合）被液壓閥控制實現了方向、壓力、流量調節后經外接管路傳輸?shù)揭簤簷C械的油缸或油馬達中，從而控制了液動執行機構方向的變換、力量的大小及速度的快慢，從而實現各種液壓機械的動作要求。
50T-07-FR 50T-12-FR 50T-14-FR 50T-17-FR 50T-20-FR 50T-23-FR 50T-26-FR 50T-30-FR
50T-36-FR 50T-39-FR 50T-43-FR
DS-11-FR DS-11P DS-12-FR DS-12P DS-13-FR DS-13P DS-14-FR DS-14P
P08-A1-F-R-01 P08-A2-F-R-01 P08-A3-F-R-01
P16-A1-F-R-01 P16-A2-F-R-01 P16-A3-F-R-01
P22-A1-F-R-01 P22-A2-F-R-01 P22-A3-F-R-01
P36-A1-F-R-01 P36-A2-F-R-01 P36-A3-F-R-01
P46-A1-F-R-01 P46-A2-F-R-01 P46-A3-F-R-01
SVPF-15-35-20T SVPF-15-55-20T SVPF-15-70-20T SVPF-20-35-20T SVPF-20-55-20T SVPF-20-70-20T
SVPF-30-55-20T SVPF-30-70-20T SVPF-40-35-20T SVPF-40-55-20T SVPF-40-70-20T
TC6VP-F12-A1 TC6VP-F12-A2 TC6VP-F12-A3 TC6VP-F12-A4 TC6VP-F15-A1 TC6VP-F15-A2
TC6VP-F15-A3 TC6VP-F15-A4 TC6VP-F20-A1 TC6VP-F20-A2 TC6VP-F20-A3 TC6VP-F20-A4
TC6VP-F30-A1 TC6VP-F30-A2 TC6VP-F30-A3 TC6VP-F30-A4 TC6VP-F40-A1 TC6VP-F40-A2
TC6VP-F40-A3 TC6VP-F40-A4
TCVP-F12-A1 TCVP-F12-A2 TCVP-F12-A3 TCVP-F12-A4 TCVP-F15-A1 TCVP-F15-A2 TCVP-F15-A3
TCVP-F15-A4 TCVP-F20-A1 TCVP-F20-A2 TCVP-F20-A3 TCVP-F20-A4 TCVP-F30-A1 TCVP-F30-A2
TCVP-F30-A3 TCVP-F30-A4 TCVP-F40-A1 TCVP-F40-A2 TCVP-F40-A3 TCVP-F40-A4
TCVVP-F4040-A1A1 TCVVP-F4040-A2A2 TCVVP-F4040-A3A3 TCVVP-F4040-A4A4 VHP30-140
本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://m.xiaoyi6.cn/yyyb/173.html
