總結插裝閥的安裝及注意事項
根據安裝方式的不同，插裝閥可以分為二通插裝閥和螺紋插裝閥。二通插裝閥的安裝方式是采用螺釘壓入(或敲擊滑入)閥塊的插孔里，只有開和關兩種狀態，也叫作邏輯閥，它的最小通徑為16mm，最大通徑為160mm，常用通徑為16mm、25mm、32mm、40mm、50mm、63mm、80mm、100mm、125mm、160mm，最高工作壓力為42MPa，最大流量為25000L／min，適合于高壓大流量的液壓系統。螺紋插裝閥的安裝方式是采用螺紋直接旋入閥塊的插孔里，所以又叫旋入式插裝閥，它的最小通徑為3mm，最大通徑為32mm，常用通徑為4mm、8mm、10mm、12mm、16mm、20mm，最高壓力可達63MPa，最大流量達760L／min，適合于中高壓中小流量的液壓系統。目前，插裝閥已廣泛應用于工程機械中，在制造和維修工程機械的 液壓系統時離不開插裝閥的安裝，掌握其正確的安裝方法才能確保液壓系統的正常運行。
插裝閥的安裝
1）二通插裝閥的安裝
二通插裝閥一般來說由插裝組件、先導控制閥、控制蓋板和集成閥塊等組成，其典型結構如圖5所示。插裝組件1由閥芯、閥套、彈簧和固定密封組件等組成，可以是錐閥式結構，也可以是滑閥式結構，它的主要功能是控制主油路的通斷、壓力的高低和流量的大小。先導控制閥2是安裝在控制蓋板上(或集成閥塊上)對插裝組件1動作進行控制的小通徑控制閥，主要包含DN6和DN10的電磁滑閥、電磁球閥、比例閥、可調阻尼器、緩沖器以及液控先導閥等，當主插件通徑較大時，為了改善其動態特性，也可以用較小通徑的插裝件進行兩級控制?？刂粕w板3是由蓋板體、節流螺塞、先導控制元件及其他附件組成，主要功能是固定插裝組件1，安裝先導控制閥2和溝通閥塊內的控制油路。控制蓋板可以分為方向控制蓋板壓力控制蓋板和流量控制蓋板 3大類，當具有2種以上功能時，稱為復合控制蓋板。集成閥塊4用來安裝插裝組件、控制蓋板和其它控制閥，溝通主要油路。二通插裝閥安裝孔的連接尺寸標準為ISO7368，這個標準基本上是按德國DIN24342：1979標準制定的，我國國家標準GB 2877--1981等效采用了DIN24342：1979。

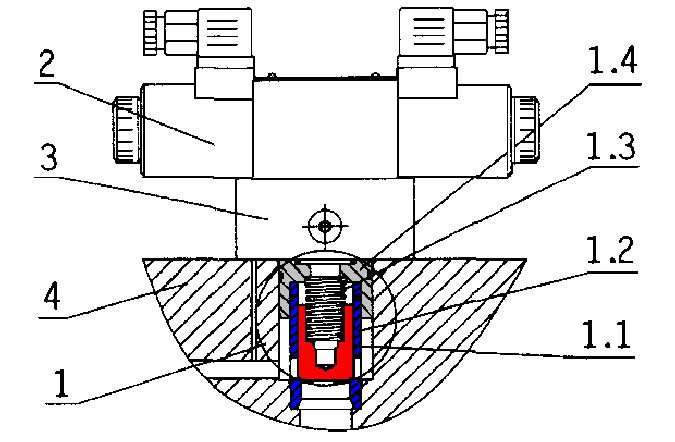

圖5 二通插裝閥的典型結構圖
1．插裝組件 2．先導控制閥 3．控制蓋板 4．集成閥塊 1.1閥芯 1.2閥套 1.3彈簧 1.4固定密封組件
在安裝二通插裝閥之前應該進行以下工作：
(1) 檢查插孔的尺寸，如內徑、各臺階的的深度、倒角等。
(2) 檢查插孔的粗糙度，必須清除倒角處和交口處的棱角和毛刺，以免損傷插裝組件的密封圈。
(3) 用專用的檢具檢查插孔的同心度。
(4) 檢查各元件的型號及各密封圈，必要時進行拆洗、更換并進行性能測試。
(5) 清潔閥塊各元件。
安裝二通插裝閥時，應先在插孔內和插裝組件的外圈(特別是密封圈處)涂上潤滑脂或機油，再把插裝組件放入插孔內，用橡皮錘敲入或用蓋板螺釘壓入插孔內，用內六角螺釘把控制蓋板固定，最后安裝先導控制閥。
安裝二通插裝閥時應該注意以下幾點：
(1) 安裝插裝組件時注意不要漏裝彈簧，密封圈和擋圈不要在裝配的過程中被切壞。
(2) 安裝控制蓋板時一定要注意對齊油口或定位銷的位置，固定螺釘必須采用高強度螺釘(10.9級或12.9級)。
(3) 如遇到插裝組件的彈簧特別硬時，應先用長螺釘安裝蓋板，等壓到合適的位置時再換用短螺釘安裝。
2 ）螺紋插裝閥的安裝
螺紋插裝閥的安裝方式是將螺絞直接旋入閥塊的插孔里，安裝拆卸簡單快捷。螺絞插裝閥典型結構圖如圖6所示，由閥套、閥芯、閥體、密封件、控制部件(彈簧座、彈簧、調節螺桿、磁性體、電磁線圈、彈墊等)等組成。螺紋插裝閥有二通、三通、四通等型式；方向閥有單向閥、液控單向閥、梭閥、液動換向閥、手動換向閥、電磁滑閥、電磁球閥等；壓力閥有溢流閥、減壓閥、順序閥、平衡閥、壓差溢流閥、負載敏感閥等；流量閥有節流閥、調速閥、分流集流閥、優先閥等。
圖6 螺紋插裝閥的典型結構圖
1.閥套 2.閥芯 3.閥體 4.密封件 5.控制部件
安裝螺紋插裝閥之前應進行的工作與安裝二通插裝閥相同。
安裝螺紋插裝閥時，應先在插孔內和螺紋插裝閥的閥套外圈 (特別是密封圈處)，涂上潤滑脂或機油，再把螺紋插裝閥放人插孔內，用力矩扳手(或開口扳手)旋人插孔內。
安裝螺紋插裝閥時應該注意以下幾點：
(1)安裝螺紋插裝閥應注意密封圈和擋圈不要在裝配的過程中被切壞。
(2)由于螺紋插裝閥組所裝的螺紋插裝閥較為密集，應該按一個方 向依序進行安裝。
(3)在安裝電磁閥時，如安裝空間不夠，應該先將電磁鐵卸下，待閥體安裝完再把電磁鐵裝上。
