GZTAXI磁感應開關磁性開關 D-A54K氣缸傳感器
GZTAXI感磁傳感器YIDA-01系列有：YIDA-01R,YIDA-01RD,YIDA-01N,YIDA-01P;
GZTAXI感磁傳感器YIDA-02系列有：YIDA-02R,YIDA-02RD, YIDA-02N,YIDA-02P;
GZTAXI感磁傳感器YIDA-03系列有：YIDA-03R,YIDA-03RD,YIDA-03N,YIDA-03P;
GZTAXI感磁傳感器YIDA-04系列有：YIDA-04R,YIDA-04RD,YIDA-04N,YIDA-04P;
GZTAXI感磁傳感器YIDA-05系列有：YIDA-05R,YIDA-05RD,YIDA-05N,YIDA-05P;
GZTAXI感磁傳感器YIDA-06系列有：YIDA-06R,YIDA-06RD,YIDA-06N,YIDA-06P;
GZTAXI感磁傳感器YIDA-07系列有：YIDA-07R,YIDA-07RD,YIDA-07N,YIDA-07P;
GZTAXI感磁傳感器YIDA-08系列有：YIDA-08R,YIDA-08RD,YIDA-08N,YIDA-08P;
GZTAXI感磁傳感器YIDA-09系列有：YIDA-09R,YIDA-09RD,YIDA-09N,YIDA-09P;
GZTAXI感磁傳感器YIDA-10系列有：YIDA-10R,YIDA-10RD,YIDA-10N,YIDA-10P;
GZTAXI磁性開關YIDA-11系列有：YIDA-11R,YIDA-11RD,YIDA-11N,YIDA-11P;
GZTAXI磁性開關YIDA-12系列有：YIDA-12R,YIDA-12RD,YIDA-12N,YIDA-12P;
GZTAXI磁性開關YIDA-13系列有：YIDA-13R,YIDA-13RD,YIDA-13N,YIDA-13P;
GZTAXI磁性開關YIDA-14系列有：YIDA-14R,YIDA-04RD,YIDA-14N,YIDA-14P;
GZTAXI磁性開關YIDA-15系列有：YIDA-15R,YIDA-15RD,YIDA-15N,YIDA-15P;
GZTAXI磁性開關YIDA-16系列有：YIDA-16R,YIDA-16RD,YIDA-16N,YIDA-16P;
GZTAXI磁性開關YIDA-17系列有：YIDA-17R,YIDA-17RD,YIDA-17N,YIDA-17P;
GZTAXI磁性開關YIDA-18系列有：YIDA-18R,YIDA-18RD,YIDA-18N,YIDA-18P;
GZTAXI磁性開關YIDA-19系列有：YIDA-19R,YIDA-19RD,YIDA-19N,YIDA-19P;
GZTAXI磁性開關YIDA-20系列有：YIDA-20R,YIDA-20RD,YIDA-20N,YIDA-20P;
GZTAXI感應器YIDA-21系列有：YIDA-21R,YIDA-21RD,YIDA-21N,YIDA-21P;
GZTAXI感應器YIDA-22系列有：YIDA-22R,YIDA-22RD,YIDA-22N,YIDA-22P;
GZTAXI感應器YIDA-23系列有：YIDA-23R,YIDA-23RD,YIDA-23N,YIDA-23P;
GZTAXI感應器YIDA-24系列有：YIDA-24R,YIDA-24RD,YIDA-24N,YIDA-24P;
GZTAXI感應器YIDA-25系列有：YIDA-25R,YIDA-25RD,YIDA-25N,YIDA-25P;
GZTAXI感應器YIDA-26系列有：YIDA-26R,YIDA-26RD,YIDA-26N,YIDA-26P;
GZTAXI感應器YIDA-27系列有：YIDA-27R,YIDA-27RD,YIDA-27N,YIDA-27P;
GZTAXI感應器YIDA-28系列有：YIDA-28R,YIDA-28RD,YIDA-28N,YIDA-28P;
GZTAXI感應器YIDA-29系列有：YIDA-29R,YIDA-29RD,YIDA-29N,YIDA-29P;
GZTAXI感應器YIDA-30系列有：YIDA-30R,YIDA-30RD,YIDA-30N,YIDA-30P;
GZTAXI接近開關YIDA-31系列有：YIDA-31R,YIDA-31RD,YIDA-31N,YIDA-31P;
GZTAXI接近開關YIDA-32系列有：YIDA-32R,YIDA-32RD,YIDA-32N,YIDA-32P;
GZTAXI接近開關YIDA-33系列有：YIDA-33R,YIDA-33RD,YIDA-33N,YIDA-33P;
GZTAXI接近開關YIDA-34系列有：YIDA-34R,YIDA-34RD,YIDA-34N,YIDA-34P;
GZTAXI接近開關YIDA-35系列有：YIDA-35R,YIDA-35RD,YIDA-35N,YIDA-35P;
GZTAXI接近開關YIDA-36系列有：YIDA-36R,YIDA-36RD,YIDA-36N,YIDA-36P;
GZTAXI接近開關YIDA-37系列有：YIDA-37R,YIDA-37RD,YIDA-37N,YIDA-37P;
GZTAXI接近開關YIDA-38系列有：YIDA-38R,YIDA-38RD,YIDA-38N,YIDA-38P;
GZTAXI接近開關YIDA-39系列有：YIDA-39R,YIDA-39RD,YIDA-39N,YIDA-39P;
GZTAXI接近開關YIDA-40系列有：YIDA-40R,YIDA-40RV,YIDA-40RD,YIDA-40N,YIDA-40P;
GZTAXI感應開關YIDA-41系列有：YIDA-41R,YIDA-41RV,YIDA-41RD,YIDA-41N,YIDA-41P;
GZTAXI感應開關YIDA-42系列有：YIDA-42R,YIDA-42RV,YIDA-42RD,YIDA-42N,YIDA-42P;
GZTAXI感應開關YIDA-43系列有：YIDA-43R,YIDA-43RV,YIDA-43RD,YIDA-43N,YIDA-43P;
GZTAXI感應開關YIDA-44系列有：YIDA-44R,YIDA-44RV,YIDA-44RD,YIDA-44N,YIDA-44P;
GZTAXI感應開關YIDA-50系列有：YIDA-50R,YIDA-50RV,YIDA-50RD,YIDA-50N,YIDA-50P;
GZTAXI感應開關YIDA-51系列有：YIDA-51R,YIDA-51RV,YIDA-51RD,YIDA-51N,YIDA-51P;
GZTAXI感應開關YIDA-70系列有：YIDA-70R,YIDA-70RV,YIDA-70RD,YIDA-70N,YIDA-70P;
GZTAXI感應開關YIDA-71系列有：YIDA-71R,YIDA-71RV,YIDA-71RD,YIDA-71N,YIDA-71P;
GZTAXI感應開關YIDA-72系列有：YIDA-72R,YIDA-72RD,YIDA-72RD,YIDA-72N,YIDA-72P;
SC-03R，F(xiàn)C-20R，SD-20R，JEL-21R，F(xiàn)D-21R，TCS1-F，TCS1-U，F(xiàn)D-20R，DX-50R
TCSI-F，D-Z73，TX-03R，LYD-21R，KT-20R
定量葉片泵工作原理及其結構
葉片泵在機床液壓系統中應用最為廣泛。它具有結構緊湊、體積小、運轉平穩、噪聲小、使用壽命較長等優點，但也存在著結構復雜、吸油性能較差、對油液污染比較敏感等缺點。一般葉片泵工作壓力為7MPa，高壓葉片泵可達14MPa，隨著結構和工藝材料的不斷改進，葉片泵也逐漸向中、高壓方向發展，現有產品的額定壓力高達28MPa。按輸出流量是否可變，可將葉片泵分為定量葉片泵和變量葉片泵；按每轉吸、壓油次數和軸、軸承等零件所承受的徑向液壓力，又可將葉片泵分為單作用葉片泵（變量葉片泵）和雙作用葉片泵（定量葉片泵）。
1、雙作用葉片泵的基本工作原理

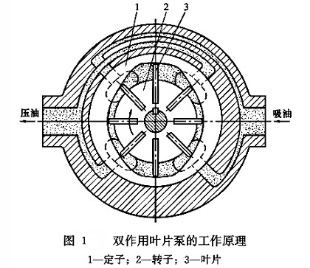

雙作用葉片泵的基本工作原理如圖1所示，它是由定子1、轉子2、葉片3和配油盤（圖中未畫出）等組成的。雙作用葉片泵的轉子軸線與定子的幾何中心保持同軸；定子的內表面曲線由兩段長半徑R、兩段短半徑r和4段過渡曲線所組成，形成了大致呈橢圓形的內腔型面，以便形成密封容積的變化；轉子的徑向槽內裝有可以沿著槽作徑向滑動的葉片，借助于葉片的重力，當轉子在驅動軸的帶動下高速回轉工作時，葉片在離心力和根部壓力油的作用下，沿轉子槽作徑向移動而壓向定子內表面。這樣，由兩片相鄰的葉片和定子的內表面、轉子的外表面和兩側配油盤就形成了一個個獨立的密封空間。當轉子按圖示方向旋轉時，處在小圓弧上的密封空間經過渡曲線而運動到大圓弧的過程中，由于定子曲線的變化，使密封空間的容積不斷增大，而此時的密封容積正處于吸油腔的區域范圍，要吸入油液；再向前運動，密封空間從大圓弧經過渡曲線運動到小圓弧的過程中，葉片被定子內壁逐漸壓進槽內，密封空間容積變小，將油液從壓油口壓出，完成了一次吸油和壓油的泵油過程，而同樣的動作在轉子的上下兩側同時發生。
這種葉片泵具有對稱的兩個吸油腔和兩個壓油腔，因而在轉子每轉一周的過程中，每個密封空間要完成兩次吸油和壓油，所以稱為雙作用葉片泵。
雙作用葉片泵采用了兩側對稱的吸油腔和壓油腔結構，所以作用在轉子上的徑向壓力是相互平衡的，不會給高速轉動的轉子造成徑向的偏載。因此，雙作用葉片泵又稱為卸荷式葉片泵。
為了要使徑向力完全平衡，密封空間數（即葉片數）應當保持雙數，而且定子曲線要對稱。
2．雙作用葉片泵的基本結構
如圖A所示，為一種YB型雙作用葉片泵的基本結構，整個泵采用分離結構，泵體由前泵體7和后泵體1及前端蓋8所組成，轉子3、定子4和葉片5成為泵的主要結構，它的兩側配置有配流盤2和6。由圖可以看出，吸油口和壓油口分別設置在后泵體l和前泵體7上，具有較遠的距離，可以解決隔離與密封問題。整個轉子由花鍵軸兩端的滾動軸承11、12支承在泵體內，密封圈10可以防止油液的外泄，同時防止了外部灰塵和污物的侵入。
